Pregunte a un grupo de topógrafos, operadores de drones, ingenieros de vehículos autónomos y consultores BIM qué es LiDAR y obtendrá cinco respuestas correctas diferentes. La tecnología se ha extendido por todos los sectores con tanta rapidez que la palabra se ha convertido en un cajón de sastre que abarca desde un escáner de mochila para cartografiar un edificio histórico hasta el sensor de obstáculos de un camión autoconducido. Bajo esta variedad se esconde un principio físico común y un pequeño conjunto de opciones de diseño que explican por qué un LiDAR es adecuado para un trabajo y no lo es para otro. Esta guía explica qué es el LiDAR, cómo funciona realmente, los cuatro factores de forma que dominan el uso profesional, las ventajas y desventajas de la precisión y el alcance que determinan la selección del producto y las preguntas que hay que hacerse a la hora de elegir un sistema.
LiDAR son las siglas en inglés de Light Detection and Ranging (detección y medición de distancias por luz). El principio es sencillo: se envía un pulso de luz láser, se mide el tiempo que tarda en volver el reflejo, se multiplica por la velocidad de la luz y se divide por dos. Así se obtiene la distancia a la superficie alcanzada por el pulso. Si se repite esta operación millones de veces por segundo en un campo de visión escaneado, se obtiene una nube de puntos tridimensional del entorno. Cada punto de esa nube lleva una coordenada XYZ, a menudo un valor de intensidad de retorno y, en los sistemas multirretorno, un registro de cómo interactuó el pulso con las superficies intermedias (la cubierta vegetal primero, el suelo después, por ejemplo). La nube de puntos es el producto de datos; el escáner es el instrumento; la tecnología LiDAR es la ingeniería que convierte la física en una medición utilizable a la velocidad y precisión que necesita un flujo de trabajo profesional.
Cómo funciona realmente el LiDAR
Un sensor LiDAR moderno consta de cuatro partes funcionales: una fuente láser, un mecanismo de dirección del haz, un detector y un sistema de temporización o medición de fase. La fuente láser emite pulsos cortos (normalmente de unos pocos nanosegundos) a una longitud de onda elegida para la aplicación: 905 nm y 1550 nm son las dos más comunes en los sistemas profesionales, siendo la de 1550 nm la preferida cuando la seguridad de los ojos a larga distancia es importante. El mecanismo de orientación del haz, que suele ser un prisma giratorio, un espejo oscilante o una matriz en fase de estado sólido, barre el pulso a través de la escena. El detector escucha el retorno. El sistema de temporización mide el tiempo de ida y vuelta con una resolución inferior al nanosegundo, lo que se traduce en una precisión de alcance a escala centimétrica en buenas condiciones.
Hay dos mejoras que diferencian a los LiDAR profesionales de los sensores de distancia para aficionados. En primer lugar, el procesamiento multirretorno. Un solo pulso láser dirigido a la copa de un árbol puede reflejarse parcialmente en las hojas, parcialmente en las ramas y parcialmente en el suelo. Un sensor multirretorno registra cada una de esas reflexiones por separado, produciendo una nube de puntos que capta la estructura de la vegetación y no sólo la superficie del dosel. La cartografía forestal aérea depende totalmente de esta capacidad. En segundo lugar, la digitalización de la forma de onda completa. En lugar de registrar retornos discretos, el sensor muestrea toda la forma del pulso reflejado, que contiene información sobre la rugosidad de la superficie, la pendiente y la reflectividad parcial. El LiDAR de forma de onda completa es la gama alta del mercado y se utiliza en trabajos geofísicos y batimétricos en los que un sistema de retorno discreto perdería detalle.
El resultado de cualquier estudio LiDAR es una nube de puntos, pero rara vez se entrega una nube de puntos sin procesar. Los flujos de trabajo modernos procesan la nube en productos derivados: un modelo digital del terreno para el suelo desnudo, un modelo digital de superficie para el dosel o el entorno construido, conjuntos de puntos clasificados para el suelo / la vegetación / los edificios y, cada vez más, representaciones de malla y splat gaussiano en 3D para la visualización. Nuestro artículo anterior sobre el procesamiento de nubes de puntos LiDAR con malla y splatting gaussiano 3D profundiza en esta capa de procesamiento.
Los cuatro factores principales del LiDAR
El LiDAR profesional se divide en cuatro categorías definidas por la forma en que se despliega el escáner. Cada una de ellas se basa en una restricción operativa diferente, y la elección de la categoría suele decidir el 80 % del producto que se acaba comprando.
Escáner portátil y basado en SLAM: un escáner de mochila o portátil que utiliza algoritmos de localización y mapeo simultáneos para seguir el propio movimiento del sensor a través de una escena sin posicionamiento externo. Esta categoría es la que desbloquea la exploración en interiores, la cartografía de sótanos, la inspección de minas y cualquier entorno en el que no se disponga de GNSS. La precisión suele ser de 1 a 5 cm en función de la solución SLAM y de la geometría de la escena, lo que supone un soporte diferente de TLS pero adecuado para los casos de uso.
Escaneo láser aerotransportado (ALS): un escáner montado en un avión de ala fija, helicóptero o UAV, que observa el terreno desde abajo. El ALS es el caballo de batalla para la cartografía topográfica, la silvicultura, la modelización de inundaciones y los estudios de corredores a escala de paisaje. En los últimos cinco años, el ALS a bordo de UAV ha reconfigurado el mercado de los levantamientos topográficos de áreas pequeñas, con sistemas que ofrecen una precisión vertical de 10 a 30 mm a altitudes que puede volar un dron.
Escaneado láser móvil (MLS): escáner montado en un vehículo, tren o barco, integrado con un GNSS de alta precisión y un sistema de navegación inercial que georreferencian cada punto. El MLS capta kilómetros de corredores (carreteras, vías férreas, costas, oleoductos) en una sola pasada a la velocidad del vehículo. El presupuesto de precisión es más ajustado porque el sensor está en movimiento, por lo que el rendimiento del GNSS y la IMU establece en gran medida la precisión alcanzable de la nube de puntos.
Escaneado láser terrestre (TLS): escáner montado sobre un trípode que captura densas nubes de puntos desde una posición fija. El TLS es el formato ideal para los levantamientos de edificios, plantas y puentes, en los que la precisión milimétrica y la cobertura completa de una escena conocida son más importantes que el rendimiento. El alcance suele ser de 100 a 300 metros, con ruido subcentimétrico a corta distancia. El usuario desplaza el trípode entre las estaciones y registra los escaneados juntos en el postprocesamiento.
El comprador de un LiDAR suele empezar por elegir el factor de forma que mejor se adapte a la realidad operativa (¿montado en un vehículo? ¿llevado a la espalda? ¿volado? ¿sentado en un trípode?), y luego va reduciendo las especificaciones dentro de esa categoría.
Precisión, alcance y longitud de onda
Tres cifras dominan las comparaciones de productos LiDAR: alcance, tasa de puntos y precisión. No son independientes; un sistema que potencia uno de ellos suele comprometer otro, y entender las ventajas y desventajas es la diferencia entre comprar la herramienta adecuada y comprar un producto de referencia que no se adapta al trabajo.
El alcance viene determinado por la potencia del láser, la longitud de onda y la sensibilidad del detector. Un sistema de 1550 nm puede funcionar con una energía de impulsos mucho mayor que un sistema de 905 nm sin dañar los ojos, lo que se traduce en un mayor alcance. Por eso, el LiDAR aéreo de largo alcance es casi siempre de 1550 nm. Como contrapartida, la luz de 1550 nm es más absorbida por el agua que la de 905 nm, por lo que los LiDAR batimétricos y de aguas poco profundas utilizan longitudes de onda diferentes (normalmente 532 nm verde para penetrar en el agua). Para la exploración terrestre y móvil a distancias más cortas, predomina la de 905 nm porque es más barata, más compacta y el coste de alcance es aceptable.
La velocidad de puntería determina la densidad de la nube y la rapidez con la que se puede volar o conducir un sondeo. Un sistema aerotransportado de 2 millones de impulsos por segundo que vuele a 100 m de altitud y 10 m/s de velocidad en tierra proporciona cien o más puntos por metro cuadrado, lo que es suficiente para la mayoría de los trabajos topográficos y de corredores. Para aumentar la tasa de puntos se necesitan más láseres, una dirección del haz más rápida, o ambas cosas, y cada una de ellas añade coste y peso. En el caso de los vehículos aéreos no tripulados, la compensación de peso es difícil: un sensor más pesado requiere un dron más pesado, lo que limita el tiempo de vuelo y el área de estudio.
La precisión es la principal especificación, pero la que más depende del contexto. Un LiDAR con una precisión lineal de 5 mm puede producir una nube de puntos con una precisión absoluta de 5 cm si la integración del GNSS y la IMU es deficiente. Lo contrario también es cierto: un escáner de precisión moderada emparejado con un sólido GNSS más INS puede ofrecer resultados de medición más precisos de lo que sugiere la hoja de especificaciones. Especialmente en el caso de la exploración móvil y aerotransportada, juzgar un sistema sólo por su precisión de alcance es un error. Lo que importa es el presupuesto de precisión de extremo a extremo, y ahí es donde aparece la pila de navegación.
Aplicaciones reales de la tecnología LiDAR
El LiDAR está ahora integrado en flujos de trabajo que no existían hace una década. La amplitud de los casos de uso es la razón por la que la tecnología se ha convertido en un estándar y no en una especialidad.
Cartografía topográfica y de corredores: LiDAR aerotransportado cartografía a escala cuencas hidrográficas, corredores viarios y ferroviarios y redes de tendido eléctrico. Los algoritmos de filtrado del terreno producen modelos del terreno desnudo que alimentan la modelización de inundaciones, el diseño de infraestructuras y la volumetría de ingeniería.
BIM, as-built y captura de la realidad: los escáneres terrestres y basados en SLAM generan la capa geométrica para modelos de información de edificios, proyectos de modernización y gemelos digitales. Las empresas de construcción exigen cada vez más la geometría derivada de LiDAR como parte de la entrega del proyecto.
Silvicultura y gestión de recursos naturales: el LiDAR aerotransportado multirretorno mide la altura del dosel, la biomasa y la densidad del tronco en bosques enteros. Los datos sirven de base para la contabilidad del carbono, la modelización del riesgo de incendios y la planificación de las talas.
Vehículos autónomos y robótica: el LiDAR de estado sólido proporciona la capa de percepción para la conducción autónoma, los robots de reparto de última milla y los AGV industriales, trabajando junto con las cámaras y el radar para detectar obstáculos en tiempo real.
Minería y minería subterránea: el LiDAR portátil y basado en SLAM cartografía las redes de túneles, los acopios y la geometría de los taludes cuando no se dispone de GNSS. Los cálculos volumétricos a partir de escaneos LiDAR ahora impulsan la conciliación mensual en muchas operaciones.
Patrimonio y arqueología: el LiDAR terrestre documenta yacimientos arqueológicos y edificios históricos con detalles submilimétricos; el LiDAR aerotransportado con procesamiento multirretorno ha revelado ciudades antiguas enteras bajo el dosel de la selva.
Cada uno de estos usos pone un énfasis diferente en la precisión, el alcance y el factor de forma. El mejor sistema para uno rara vez es el mejor para otro.

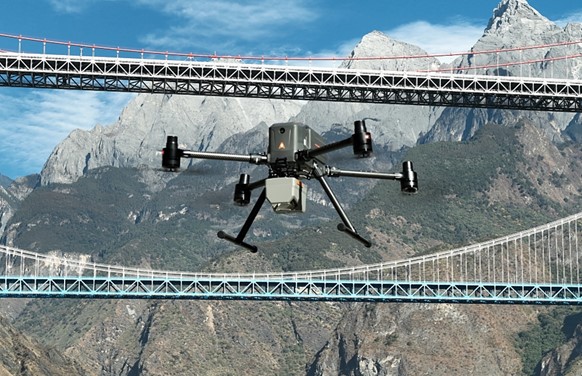

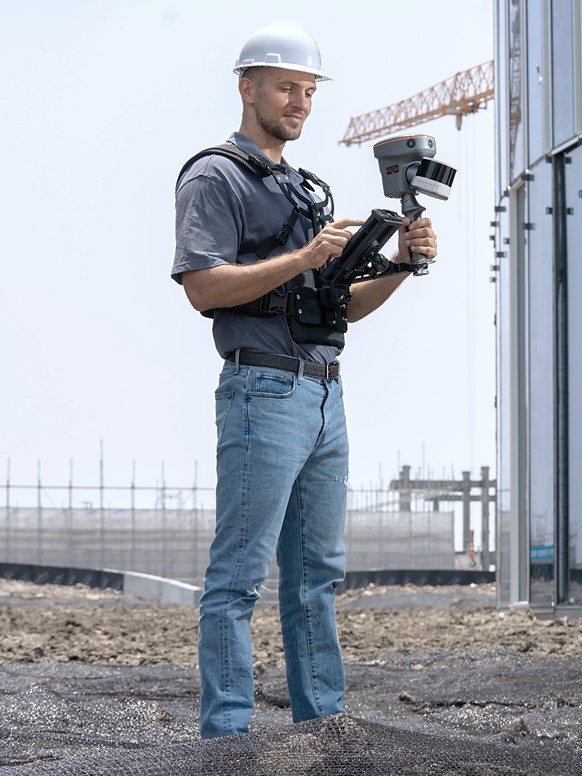

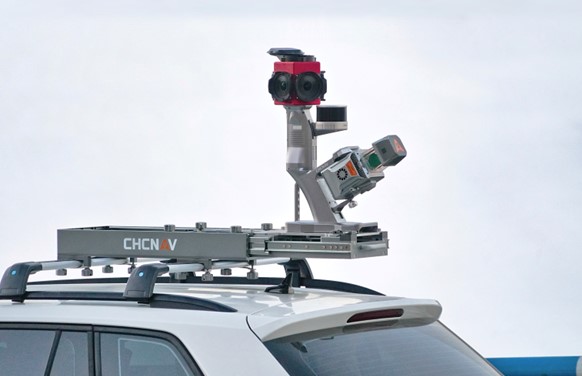

La gama LiDAR de tres plataformas de CHC Navigation: SLAM portátil (RS10), LiDAR aerotransportado (AA6+X500) y LiDAR multiplataforma (AU20). La cartera combinada captura datos de alta resolución para ciudades inteligentes, desarrollo de infraestructuras, control medioambiental, gestión forestal, minería, respuesta ante catástrofes, control de la construcción y gestión de activos.
Elegir el LiDAR adecuado para su flujo de trabajo
Tres preguntas limitarán la mayoría de las decisiones de compra de LiDAR antes de comparar las hojas de especificaciones. En primer lugar, ¿cuál es el entorno operativo: trípode, vehículo, dron o mochila? Eso responde al factor de forma. En segundo lugar, ¿cuál es la escala de la escena: una habitación de 10 m, un corredor de 1 km, un terreno de 100 hectáreas? Esto responde al alcance y la densidad de puntos. En tercer lugar, ¿cuál es la precisión que se puede obtener: 5 mm para as-built, 30 mm para topo, de 1 a 5 cm para SLAM en interiores? Esto responde a la clase de sensor y a la integración de navegación que necesita el sistema.
Más allá de estos tres aspectos, las decisiones prácticas de compra se dividen entre el propio sensor LiDAR y la plataforma integrada que lo rodea. Los sensores independientes ofrecen flexibilidad a los integradores de sistemas, pero requieren ingeniería propia para la sincronización, la georreferenciación y el software. Las plataformas integradas (sensor más GNSS, IMU, controlador y software de procesamiento en un solo producto) reducen el tiempo necesario para obtener la primera nube de puntos útil y suelen ser la opción adecuada para los equipos de topografía e ingeniería que desean operar el sistema en lugar de construirlo.
CHC Navigation desarrolla soluciones LiDAR en tres plataformas de hardware principales -sistemas aerotransportados para cartografía UAV, plataformas de cartografía móvil para aplicaciones de corredores y escáneres SLAM de mano y de mochila- respaldadas por un flujo de trabajo de software completo que convierte las nubes de puntos sin procesar en resultados listos para el proyecto. La gama completa de productos de escaneado láser 3D y captura de la realidad en el sitio geoespacial permite al comprador seleccionar por aplicación en lugar de por especificación de sensor, y la página de soluciones de cartografía móvil 3D explica cómo se combinan las capas de sensor, navegación y software en un flujo de trabajo de producción.
Panorama general
La tecnología LiDAR ha pasado de instrumento especializado a capa de medición por defecto para cualquier proyecto que necesite geometría tridimensional a escala. La física no ha cambiado, pero la ingeniería en torno a la física ha madurado hasta el punto de que el comprador ya no tiene que elegir entre precisión y rendimiento, o entre alcance y factor de forma, como hacía hace una década. Lo que queda es la pregunta más útil: qué factor de forma se ajusta al trabajo, qué clase de precisión satisface la entrega y qué pila integrada consigue más rápidamente que el proyecto tenga una nube de puntos utilizable. Hacerse estas tres preguntas en el orden correcto es lo que diferencia una compra exitosa de LiDAR de un sensor que se queda en un estante.
