ISOBUS en la agricultura de precisión

Entra en la cabina de un tractor moderno. ¿Qué es lo que ve?

Para muchos agricultores, no se trata sólo de campos abiertos. Es un salpicadero atestado de pantallas, joysticks y cables. Cada pantalla, una para la sembradora, otra para el pulverizador, otra para la empacadora, habla su propio lenguaje digital. Esto crea una Torre de Babel tecnológica dentro de la cabina.

Durante años, esta fragmentación fue inevitable. La compra de equipos de una marca a menudo encerraba a los usuarios en sistemas de control propietarios. Pero, ¿y si existiera un lenguaje universal? ¿Un sistema que permitiera a tractores, aperos y terminales de control comunicarse sin problemas, independientemente de la marca?

Ese sistema existe. Se llama ISOBUS.

En CHCNAV, creemos que la tecnología debe potenciar, no complicar. Comprender ISOBUS es el primer paso hacia un futuro más sencillo y productivo para la agricultura.

El problema antes de ISOBUS

Antes de ISOBUS, los sistemas fragmentados dificultaban la eficacia y aumentaban la complejidad. Entre los principales retos se encontraban:

Desorden y confusión: Las cabinas abarrotadas de pantallas distraen a los operadores y complican la supervisión.
Sobrecarga de formación: Cada terminal tenía una interfaz distinta. La formación llevaba mucho tiempo.
Falta de integración: Los datos no podían compartirse fácilmente entre aperos o con los sistemas del tractor.
Flexibilidad limitada: Cambiar de apero significaba recablear y ajustar varios componentes, lo que suponía una pérdida de tiempo.

ISOBUS: El lenguaje universal de la agricultura

Reconociendo la necesidad de normalización, la industria agrícola colaboró para desarrollar ISOBUS. Conocida formalmente como ISO 11783, ISOBUS es una norma internacional que define protocolos de comunicación para maquinaria agrícola. Se trata de un sistema "plug-and-play" para maquinaria agrícola.

En la actualidad, el sistema está gestionado por la Agricultural Industry Electronics Foundation (AEF), que ofrece una certificación opcional para los equipos compatibles.

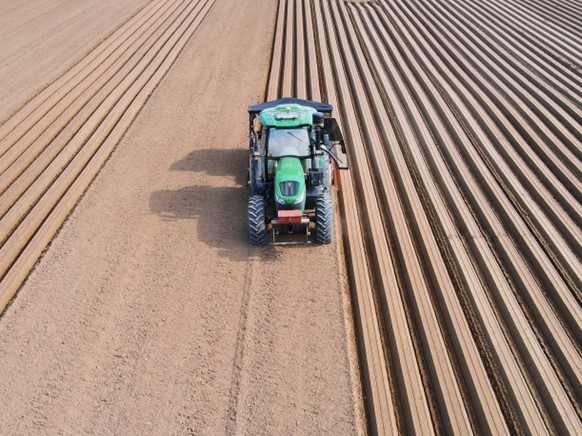

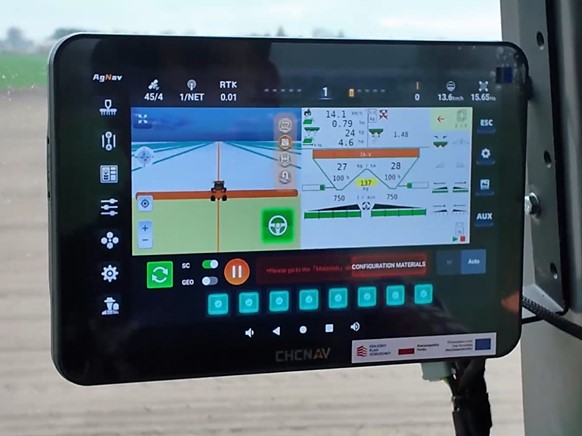

Pantalla de guiado para máquinas agrícolas de la serie CHCNAV NX — Izquierda: pantalla de guiado de la serie NX de CHCNAV. Derecha: tractor equipado con el NX510.

Su núcleo es el concepto de terminal virtual (VT). Una pantalla compatible con ISOBUS, normalmente en el tractor o en el sistema de dirección automática, sirve de terminal universal. Cuando se conecta un apero compatible con ISOBUS, éste indica al VT qué controles e información deben mostrarse. A continuación, el VT genera la interfaz adecuada en la pantalla, lo que permite a los agricultores controlar el apero utilizando esa única pantalla.

Funcionalidad del controlador de tareas

Visión general de los componentes clave de ISOBUS y sus funciones a la hora de permitir la comunicación, el control y el intercambio de datos entre la maquinaria agrícola.

Componente	Función	Características
ECU del tractor (TECU)	El "cerebro" del tractor en la red lSOBUS. Transmite a la red datos del tractor como la velocidad de avance, el régimen de la TDF y la posición del enganche para que los utilice el implemento.	Proporciona información esencial sobre el estado del tractor a toda la red.
Terminal virtual (VT)	Interfaz de visualización y control.	Interfaz de operador universal con capacidad de pantalla táctil.
Controlador de tareas (TC)	Gestiona y documenta las tareas. Gestiona el registro de datos y permite funciones de agricultura de precisión basadas en la posición del campo (GPS).	Gestiona registros de trabajo, prescripciones y control de secciones.
ECU del implemento (IECU)	Controla y supervisa las funciones específicas de los aperos.	Los implementos pueden tener múltiples lECUs, control modular.
Control auxiliar (AUX-N)	Permite utilizar dispositivos de entrada adicionales (por ejemplo, joysticks).	Teclas de acceso directo, soporte de funcionamiento ergonómico.

Desglose de las funciones del controlador de tareas ISOBUS, mostrando cómo características como el control de secciones y la aplicación de dosis variable mejoran la eficiencia y reducen el desperdicio de insumos.

Funcionalidad	Nombre completo/ Significado	Función principal	Características clave simplificadas	Beneficio principal
TC-BAS	Controlador de tareas - Básico	Documenta los totales de tareas y proporciona un registro de datos sencillo.	- Registra totales de tareas (por ejemplo, superficie total, producto total). - No es específico de una ubicación.	Documentación sencilla: Proporciona pruebas de trabajo y registros básicos.
TC-GEO	Controlador de tareas basado en la geografía	Permite el registro de datos con localización y el uso de mapas de prescripción.	- Utiliza GPS para registrar datos con localización. - Lee mapas de prescripción para habilitar. Control de tasa variable.	Agricultura de precisión: Permite tomar decisiones basadas en datos.
TC-SC	Controlador de tareas - Control de secciones	Activa y desactiva automáticamente las secciones del apero para evitar solapamientos y huecos.	- Utiliza el GPS para activar y desactivar automáticamente las secciones de los aperos. - Evita solapamientos y huecos.	Ahorro de insumos: Reduce el desperdicio de semillas, fertilizantes y productos químicos.
VRC	Control de tasa variable	Ajusta automáticamente la dosis de aplicación de un apero basándose en un mapa de prescripción.	- Ajusta la dosis de aplicación sobre la marcha basándose en un mapa. - Requiere TC-GEO y un implemento compatible con VRC.	Insumos optimizados: Aplica la cantidad exacta de producto necesaria en cualquier lugar.

Más allá de una cabina ordenada: Ventajas reales para los agricultores

Libertad y flexibilidad: Los agricultores pueden seleccionar el tractor y los aperos más adecuados para cada trabajo sin preocuparse por la compatibilidad. Esto es especialmente valioso para las grandes explotaciones con flotas de marcas mixtas.
Ahorro de costes de hardware: Los nuevos aperos ya no requieren costosos terminales de control específicos. Un terminal ISOBUS sirve para toda la flota.
Precisión y eficacia: ISOBUS permite funciones avanzadas de agricultura de precisión como TC-GEO y TC-SC. En combinación con sistemas de dirección automática como el NX510 de CHCNAV, los agricultores pueden optimizar el uso de los insumos, reducir los residuos y mejorar el rendimiento.
Gestión de datos simplificada: Con un sistema unificado, los datos operativos (dosis de siembra, mapas de aplicación, datos de rendimiento) se consolidan, proporcionando una visión más clara y un análisis más sencillo.

Por qué la dirección automática CHCNAV es una gran elección

Modernice cualquier flota: Los sistemas CHCNAV NX612 y NX510 funcionan con dirección en las ruedas delanteras, dirección en las ruedas traseras, tractores articulados, máquinas de orugas, transplantadoras de arroz y pulverizadores autopropulsados. Incluso se pueden reequipar vehículos más antiguos.
Terminal todo en uno: NX612/510 integra la dirección automática, el control ISOBUS y el software Farm Master. La vista panorámica y a vista de pájaro de 360° mejora aún más la seguridad del operador.
Certificación AEF: NX510 está certificado por la AEF para ISOBUS UT, TC-BAS, TC-GEO y TC-SC.

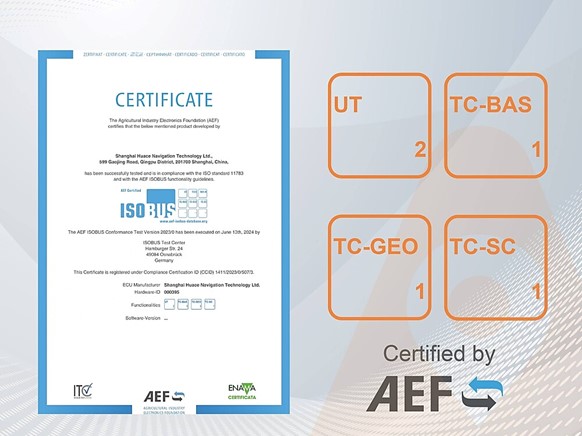

Certificación CHCNAV ISOBUS — Izquierda: Certificación ISOBUS de CHCNAV. Derecha: Visión general de la certificación ISOBUS.

Normas y formatos abiertos: Fomento de la interoperabilidad en la agricultura de precisión

La interoperabilidad no se limita a tractores y aperos. Al igual que ISOBUS simplifica la compatibilidad de las máquinas, los estándares abiertos de posicionamiento GNSS y datos geoespaciales permiten una agricultura de precisión sin fisuras en todas las plataformas.

Estándares de corrección GNSS NTRIP y RTCM: En la agricultura de precisión, para lograr una exactitud GNSS de nivel centimétrico se requieren datos de corrección procedentes de una estación base de referencia. NTRIP (Networked Transport of RTCM via Internet Protocol) transmite correcciones a través de redes móviles (3G, 4G, 5G). Las correcciones utilizan formatos de mensaje RTCM (Radio Technical Commission for Maritime Services), un estándar internacional. NTRIP y RTCM permiten la compatibilidad GNSS entre marcas, lo que evita la dependencia del proveedor y permite soluciones de posicionamiento flexibles.
Radio UHF, la alternativa probada para campos remotos: Para granjas sin redes móviles fiables, la radio UHF es una alternativa probada. Al operar en la banda de 410-470 MHz, las radios UHF transmiten mensajes con formato RTCM en modo transparente sin modificar los datos, lo que garantiza la compatibilidad entre distintas marcas de receptores GNSS y estaciones base.

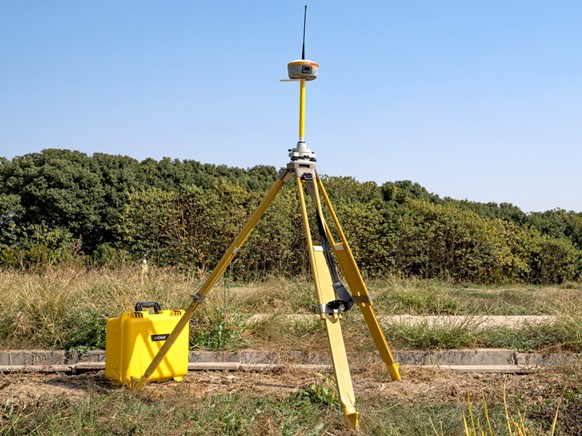

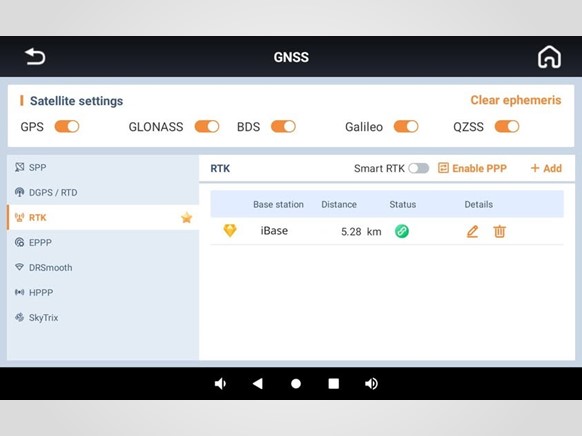

Estación base GNSS iBase sobre el terreno — Izquierda: estación base GNSS iBase sobre el terreno. Derecha: software de guiado conectado a la estación base GNSS.

Los formatos de datos normalizados facilitan el uso de la información geoespacial, ya proceda de prospecciones con drones o de movimientos de tierras, lo que permite una mayor variedad de aplicaciones para una agricultura más inteligente.

LAS: El estándar global para nubes de puntos LiDAR (.las / .laz). Permite el procesamiento multiplataforma para la cartografía del terreno, el análisis de la cubierta vegetal, etc. La información proporcionada por LiDAR aerotransportado puede utilizarse para mejorar el drenaje de los campos, el control de la erosión y la preparación específica del terreno.
DWG: En movimientos de tierras, zanjas de riego y nivelación de terrenos agrícolas. El formato DWG (.dwg) es uno de los más utilizados para intercambiar archivos de diseño entre software de ingeniería y sistemas de control de máquinas. El formato DWG captura datos de diseño en 2D y 3D y es compatible con excavadoras, sistemas de nivelación de terrenos y otros equipos de movimiento de tierras utilizados en la agricultura de precisión.

Las normas abiertas impulsan una agricultura más inteligente y rentable

En el panorama actual de la agricultura de precisión, la integración perfecta es esencial para el éxito competitivo. ISOBUS ha transformado la interoperabilidad de las máquinas, mientras que los formatos geoespaciales abiertos como LAS y DWG permiten el uso de datos entre plataformas. Mientras tanto, estándares de comunicación como la transmisión transparente UHF garantizan correcciones GNSS precisas, incluso en campos remotos. Juntos, estos estándares abiertos forman la columna vertebral de un ecosistema agrícola inteligente en el que máquinas, datos y conectividad trabajan en armonía, potenciando la flexibilidad, la capacidad de elección y la innovación.

Reducen los costes al evitar la dependencia de un solo proveedor.
Permiten una integración perfecta de flotas de marcas mixtas.
Garantizan el futuro de las inversiones en tecnología a lo largo de generaciones.

Para los agricultores y los profesionales geoespaciales, los estándares abiertos garantizan que las herramientas puedan evolucionar, integrarse y ofrecer valor a través de diversas tecnologías y generaciones. Al adoptar las soluciones de autodirección de CHCNAV y tecnologías interoperables, los agricultores pueden lograr una mayor precisión y rentabilidad, y liderar el camino hacia la próxima generación de agricultura inteligente.
