掘削機のGPSマシンコントロール：プロジェクトに適したアプローチの選択

より厳しいプロジェクトスケジュール、材料費の高騰、そして継続的な労働力不足により、従来の掘削方法を維持することはますます難しくなっている。GPSマシン・コントロールが、特殊なツールから運用の標準へと移行したのは、その技術が新しいからではなく、それなしで作業するコストが上昇し続けているからである。

今日の請負業者にとって重要な問題は、機械制御を採用するかどうかではなく、どのアプローチがあなたのチームの現場での実際の作業方法に合っているかということである。

GPSマシンコントロールが実際に解決すること

掘削の非効率性のほとんどは、3つの繰り返し起こる問題に起因する：

• 過剰掘削：設計勾配より下を通過するたびに、埋め戻し、締め固め、材料コスト、時間が追加されます。GPSマシンコントロールは、バケットを目標地表面まで正確に誘導し、オペレータが最初から正しく掘削できるよう支援します。
• グレードチェッカーへの依存：従来のワークフローでは、稼働中の機械の近くで測量担当者やグレードチェッカーが作業する必要があったため、生産が遅れ、安全性に問題がありました。リアルタイムの運転台ガイダンスにより、地上作業員の必要性が減少します。
• オペレーターのばらつき：オペレーター間のスキルの差は、一貫性のない結果に直結します。機械制御は、すべてのオペレータに、設計に対する明確で視覚的な等級ガイダンスを提供し、経験豊富な作業員と中堅作業員との間のギャップを縮めます。

その結果、掘削は試行錯誤から管理された反復可能な実行へと移行し、コスト、スケジュール、現場の安全性に測定可能な影響を与えます。

ガイダンスを支える技術

最新のGPSマシン・コントロール・システムは、正確なリアルタイム・ガイダンスを運転席で提供するために、並行して動作する2つの統合技術に依存している。

GNSSとIMUの融合による測位精度

GNSS衛星は、地上における機械の絶対位置を提供する。オンボードの慣性計測ユニット（IMU）がピッチ、ロール、ヘディングを継続的に追跡し、機械の動き、振動、不整地を補正します。これらの機能により、常に状況が変化するアクティブでダイナミックな現場でも、常に安定した正確な空間基準を維持します。

バケット認知のためのリアルタイム・キネマティクス

ブーム、スティック、バケットに取り付けられたセンサーが、設計面に対するバケットの歯の正確な位置を刻々と計算します。RTK測位は、センチメートルレベルの精度を提供し、オペレータは、勾配に対するバケットの位置を正確に把握することができます。この継続的な認識が、当て推量を排除し、最初のパスで正確な掘削を可能にします。

2つのワークフロー、2種類のマシンコントロール

掘削プロジェクトは、単一のパターンに従うものではありません。現場での作業計画や実施方法は大きく異なり、機械制御はその現実を反映する必要があります。

データ中心：モデル駆動型プロジェクトのために構築

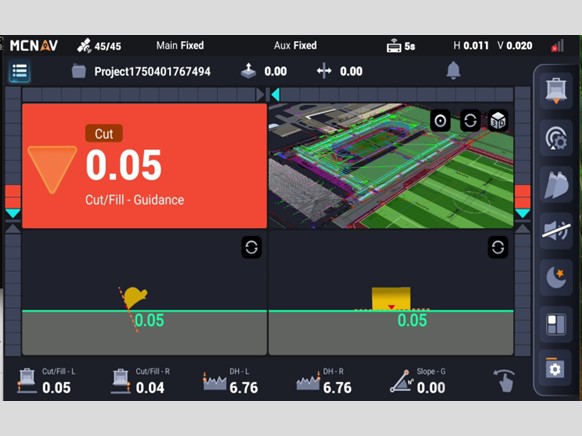

インフラや土木プロジェクトでは、掘削は機械が到着する前に準備されたデジタルモデルによって推進されます。このような環境では、複雑な設計ファイルをインポートし、運転席で3Dサーフェスを鮮明に表示し、プロジェクトの進展に合わせて設計の修正と同期できる機械制御が必要です。

データ中心のシステムは、業界標準のフォーマット（LandXML、DWG、DXF）をサポートし、ティルトローテーターやスイングブームを含む複雑な機械構成を扱い、オフィスと現場間のリアルタイムの設計更新のためにクラウドベースのワークフローに接続します。

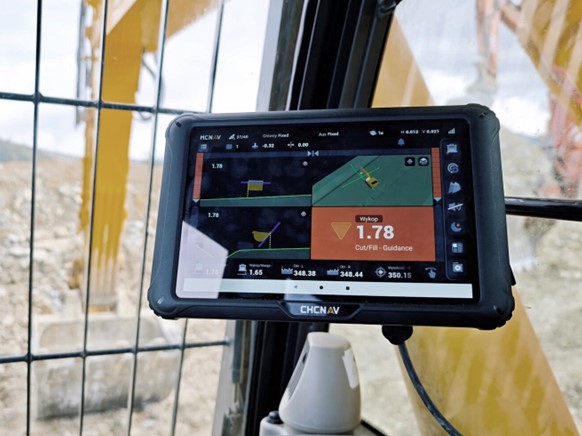

• CHCNAV MCNAV TX73: 高速道路、大規模な基礎、複雑なグレーディングプロジェクトでのモデル駆動掘削用に設計されています。TX73は、高解像度の3Dサーフェス可視化、クラウドベースの設計同期、複雑な機械構成をサポートし、プロジェクト全体を通して、オペレータを最新の承認された設計に完全に一致させます。先進のGNSSとIMUセンサーがバケット先端の正確な位置決めを実現し、大規模なインフラから非常に詳細な現場作業まで、あらゆる種類の建設プロジェクトで効率的で正確な掘削を可能にします。

現場中心：自律性とスピードのために作られた

すべての仕事が3Dモデルから始まるわけではありません。公共施設の設置、排水、農業土木、小規模な建設プロジェクトでは、2D図面、基準標高、またはオペレーターの判断に頼ることがよくあります。このようなワークフローでは、深いデータ統合ではなく、スピードとシンプルさが最も重要です。

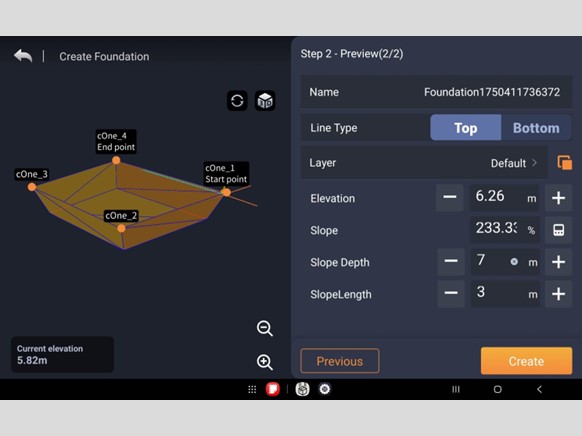

現場中心の機械制御により、オペレータはバケットを基準として直接勾配、基準線、作業面を定義することができ、設計ファイルは必要ありません。セットアップは素早く、トレーニングは短時間で済み、掘削はすぐに開始できます。

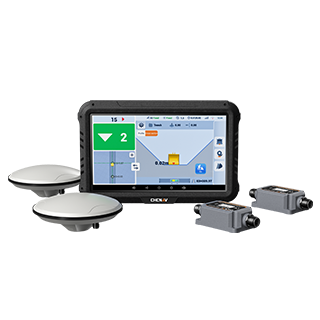

• CHCNAV EasyNAV EMG100: 現場主導のプロジェクトのために開発され、応答性とオペレーターの自主性が生産性を向上させます。EMG100は、設計ファイルや測量サポートを必要とせず、オペレーターが現場で直接基準面を定義できるため、公共施設、造園、排水、その他の小規模な建設プロジェクトに最適です。センチメートルレベルの精度と迅速なセットアップにより、測量士への依存を軽減し、スピードと柔軟性が重要なプロジェクトで最大限の効率を発揮します。

適切な掘削機制御ソリューションの選択

適切なシステムは、プロジェクトの種類、ワークフロー、チームによって異なります。以下の3つの判断ポイントを参考にしてください：

• プロジェクトの複雑さ：設計ファイルや頻繁な更新を伴うモデル主導のプロジェクトには、MCNAV TX73のようなデータ中心のシステムが最適です。スピードとシンプルさが最も重要な現場での作業には、EasyNAV EMG100のような現場中心のシステムがより実用的です。
• フリート構成：様々なプロジェクトが混在している場合、現場での各マシンの役割に合わせて、両方のアプローチからメリットを得ることができます。
• 測位の信頼性：システムの種類にかかわらず、一貫したRTK精度と安定したキャブ内フィードバックは譲れません。実際の現場条件下で性能不足のシステムは、解決するよりも多くの問題を引き起こします。

ビジネスインパクトテクノロジーを超えたROI

GPSマシン・コントロールの見返りは、測位精度にとどまりません。その利益は、コスト、労働力、プロジェクトの納期にわたって測定可能です：

• 過剰掘削の削減により、再作業に直接関連する材料、運搬、締固めのコストを削減。
• グレードチェッカーへの依存度が低いため、人件費が削減され、地上作業員が機械の作業ゾーンから離れるため、現場の安全性が向上します。
• 熟練オペレーターと中堅オペレーターの間のギャップをキャブガイドが縮小するため、オペレーターの経験レベルを問わず、一貫した生産率を実現。
• 遅延と修復作業の減少により、プロジェクトのスケジュールがより予測可能になり、顧客との関係がより強固になる。

厳しいマージンと継続的な労働力の制約に直面している業界では、これらの利益はすぐに蓄積されます。ほとんどの請負業者にとって、投資は最初の数プロジェクトで回収できる。
