Was ist GNSS? Ein Leitfaden zur Satellitenortung

Fragt man die meisten Menschen, was eine Position auf ihr Telefon, das Armaturenbrett ihres Autos oder einen Survey Rover bringt, so lautet die Antwort fast immer: GPS. Diese Antwort ist nur halb richtig. Die Technologie, die hinter den Kulissen arbeitet, heißt GNSS, kurz für Global Navigation Satellite System (globales Satellitennavigationssystem), und unter diesem Dach arbeiten GPS, GLONASS, Galileo, BeiDou und regionale Erweiterungssysteme. Zu verstehen, was GNSS ist, wie es funktioniert und wie es sich von GPS unterscheidet, ist die Grundlage für jeden professionellen Arbeitsablauf, der von präziser Positionierung abhängt, von der Landvermessung bis zur Maschinensteuerung, von autonomen Fahrzeugen bis zur hydrografischen Kartierung. Dieser Leitfaden erläutert das Wesentliche, die tatsächliche Genauigkeit, die Sie in der Praxis erwarten können, und die Bedingungen, die diese beeinflussen.

Die Bedeutung von GNSS und warum es wichtig ist

GNSS ist ein allgemeiner Begriff für jedes satellitengestützte System, das weltweit Ortungs-, Navigations- und Zeitgebungsdienste (PNT) anbietet. Während sich GPS speziell auf das von den Vereinigten Staaten betriebene Netz bezieht, bezeichnet GNSS die Gesamtheit der Konstellationen, die einem modernen Empfänger zu jedem Zeitpunkt Zugang zu Dutzenden von Satelliten verschaffen. Ein professioneller GNSS-Empfänger kann in der Regel mehr als sechzig Satelliten in vier unabhängigen Konstellationen gleichzeitig verfolgen, was eine ganz andere Fähigkeit ist als ein GPS-Gerät mit einem einzigen System, das vor zwanzig Jahren gebaut wurde.


Diese Bandbreite ist wichtig, weil Verfügbarkeit und Geometrie die beiden wichtigsten Faktoren für die Qualität der Positionsbestimmung sind. Mehr Satelliten, die über einen größeren Teil des Himmels verteilt sind, führen zu einer robusteren Lösung, die auch in Straßenschluchten, bewaldeten Korridoren und anderen Umgebungen, in denen Teile des Himmels blockiert sind, funktioniert. Die GNSS-Technologie mit mehreren Konstellationen ist der Grund dafür, dass ein Vermessungsingenieur sich heute unter einer Baumkrone aufstellen und immer noch eine Genauigkeit von wenigen Zentimetern erreichen kann - etwas, das in der reinen GPS-Ära unzuverlässig war.

Wie GNSS funktioniert: Satelliten, Empfänger und Signale

Im Kern ist die GNSS-Ortung ein geometrisches Problem. Jeder Satellit sendet ein kontinuierliches Funksignal, das seine Identität, seine genaue Position in der Umlaufbahn und die genaue Zeit, zu der das Signal den Sender verlassen hat, kodiert. Ein GNSS-Empfänger auf dem Boden misst, wie lange jedes Signal gebraucht hat, um anzukommen. Multipliziert man die Reisezeit mit der Lichtgeschwindigkeit, erhält man die Entfernung zu diesem Satelliten, die so genannte Pseudoentfernung.


Mit einer Pseudoentfernung zu einem Satelliten weiß der Empfänger, dass er sich irgendwo auf einer Kugel um diesen Satelliten befindet. Zwei Satelliten kreuzen sich als Kreis. Mit drei Satelliten lässt sich die Lösung auf zwei mögliche Punkte eingrenzen, von denen einer in der Regel weit draußen im Raum liegt. Eine vierte Messung löst die Mehrdeutigkeit auf und beseitigt auch den Taktfehler des Empfängers, die Unbekannte, die preiswerten Empfängern eine Genauigkeit ermöglicht, die früher nur in Labors möglich war.


Dieser geometrische Rahmen gilt unabhängig davon, ob es sich bei dem Empfänger um ein Smartphone, ein Navigationsgerät im Auto oder eine Zweifrequenz-Messantenne handelt. Was sich unterscheidet, ist die Qualität der Messungen. Professionelle Empfänger verfolgen mehrere Frequenzen von jedem Satelliten, wodurch sie den größten Teil der ionosphärischen Verzögerung ausgleichen können, die die größte Fehlerquelle bei einer Einfrequenzlösung darstellt. Sie verarbeiten auch Trägerphasenbeobachtungen, d. h. Messungen der eigentlichen Signalwellenlänge und nicht der gröberen Codemodulation, was die Positionierung im Zentimeterbereich ermöglicht.

Real-World-Anwendungen der GNSS-Technologie

GNSS ist die Grundlage für eine lange Liste von Industriezweigen, die jeweils unterschiedliche Genauigkeitsanforderungen und Betriebsbedingungen haben.

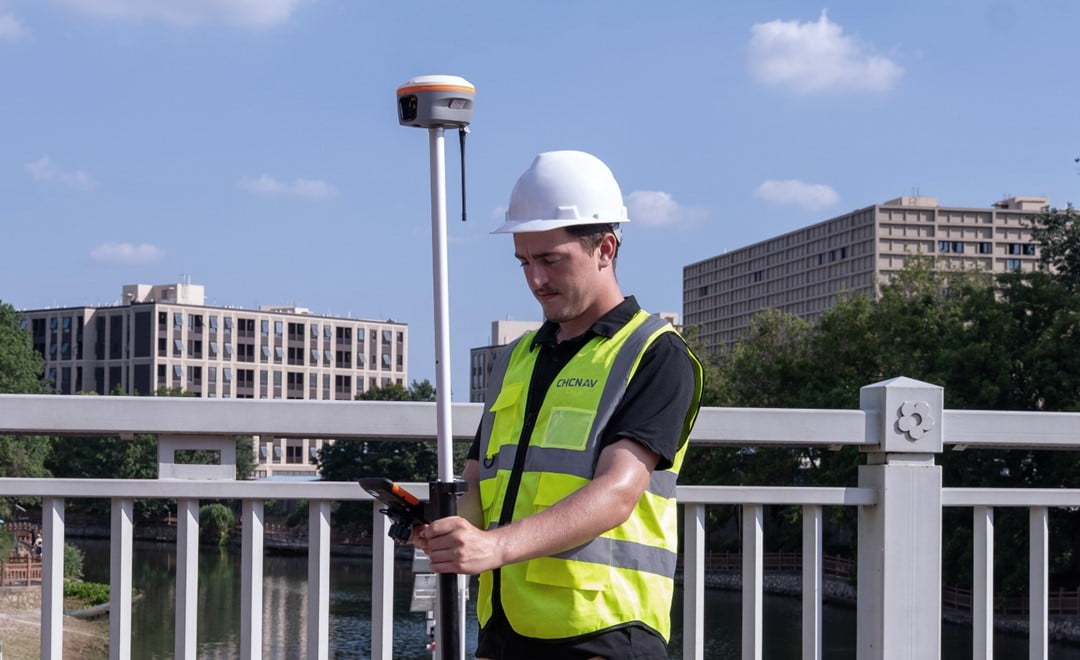

• Landvermessung und Geodäsie: RTK- und PPK-Empfänger liefern zentimetergenaue Positionierung für Katastergrenzen, topografische Kartierungen und die Einrichtung von Kontrollnetzen.

• Bauwesen und Maschinensteuerung: GNSS steuert Planierraupen, Grader und Bagger in Echtzeit, wodurch Nacharbeiten reduziert und die Produktivität bei Erdbauprojekten verbessert werden.

• Präzisionslandwirtschaft: Traktoren und Anbaugeräte nutzen die GNSS-Autolenkung, um wiederholbaren Führungslinien zu folgen, was die Überlappung von Eingaben reduziert und eine variable Ausbringung ermöglicht.

• Autonomes und assistiertes Fahren: Fahrzeuge kombinieren Multiband-GNSS mit Trägheitssensoren und Kameras, um die Positionierung auf Fahrspurniveau beizubehalten, selbst wenn die GNSS-Signale schwächer werden.

• Hydrographische und maritime Vermessung: GNSS positioniert jede Tiefenmessung von einem Vermessungsschiff aus und kompensiert in Verbindung mit einer IMU wellenbedingte Bewegungen am Sensor.

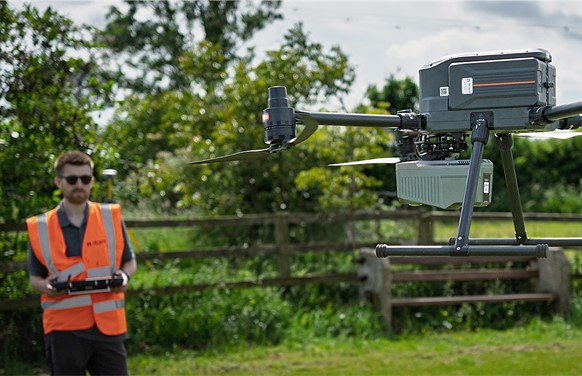

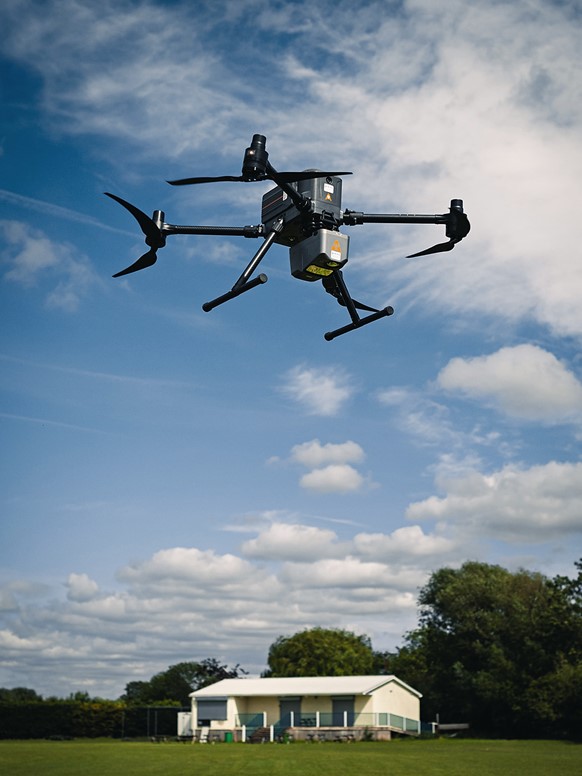

• Luftbildvermessung und UAV-Vermessung: Mit PPK-fähigem GNSS ausgestattete Drohnen liefern Ergebnisse in Bodenkontrollqualität mit minimalen Feldmarkierungen.

• Zeitmessung und Infrastruktur: Mobilfunknetze, Stromnetze und Finanzbörsen sind auf GNSS-Zeitsignale angewiesen, die auf Nanosekunden genau synchronisiert sind.

In all diesen Fällen war der Wechsel von einem reinen GPS-System zu einem GNSS mit mehreren Konstellationen der wichtigste Faktor bei der Ausweitung der zuverlässigen Positionsbestimmung auf Orte, an denen satellitengestützte Methoden früher als unbrauchbar galten.

Die vier globalen GNSS-Konstellationen

Die moderne GNSS-Landschaft besteht aus vier voll funktionsfähigen globalen Konstellationen, die jeweils im Besitz einer anderen Regierung oder eines anderen Wirtschaftsblocks sind und von diesen unterhalten werden. Ein Empfänger, der alle vier Konstellationen unterstützt, bietet die geometrische Redundanz, die erforderlich ist, um auch bei teilweiser Beeinträchtigung des Himmels zuverlässig zu arbeiten.


• GPS (Vereinigte Staaten): Das ursprüngliche System, das von der US Space Force betrieben wird. Es sendet auf den Frequenzen L1, L2 und L5 und gilt nach wie vor als Referenzmaßstab für die Verfügbarkeit.

• GLONASS (Russland): Verwendet Frequenzmultiplex statt Codemultiplex. Verbessert die Himmelsabdeckung in hohen Breitengraden, wo die GPS-Geometrie schwächer sein kann.

• Galileo (Europäische Union): Ein von zivilen Stellen betriebenes System, das auf hohe Genauigkeit ausgelegt ist. Es sendet auf mehreren Frequenzen und bietet einen Hochpräzisionsdienst, der Korrekturen direkt von den Satelliten überträgt.

• BeiDou (China): Das jüngste der vier Systeme und das mit der größten Anzahl an Satelliten. Sendet auf Frequenzen, die mit anderen Konstellationen kompatibel sind, was die Integration von Mehrsystemempfängern erleichtert.


Regionale Systeme wie QZSS (Japan), NavIC (Indien) und eine wachsende Familie satellitengestützter Erweiterungssysteme (SBAS) erweitern die Abdeckung weiter. Für den professionellen Nutzer ist der praktische Nutzen einfach: Je mehr Signale ein Empfänger erkennen kann, desto stabiler ist die Position, wenn die Bedingungen nicht perfekt sind.

GNSS-Ortungsgenauigkeit und was sie ausmacht

Eine der häufigsten Fragen von neuen Nutzern ist, wie genau GNSS eigentlich ist. Die ehrliche Antwort ist, dass die Genauigkeit vollständig vom Empfänger, der Beobachtungsmethode und der Umgebung abhängt. Mit einem Smartphone auf offenem Feld kann man sich in der Regel auf drei bis fünf Meter genau orientieren. Ein tragbares GNSS-Kartierungsgerät mit SBAS-Korrekturen bringt es auf weniger als einen Meter. Ein hochwertiger Vermessungsempfänger mit RTK (Real-Time Kinematic) kann unter freiem Himmel eine horizontale Genauigkeit von ein bis zwei Zentimetern liefern, die mehrmals pro Sekunde aktualisiert wird.


Drei technische Faktoren bestimmen das Genauigkeitsbudget. Der erste ist die Mehrwegeausbreitung, d. h. der Effekt von Satellitensignalen, die an reflektierenden Oberflächen abprallen, bevor sie die Antenne erreichen. Hohe Gebäude, Wasseroberflächen und Fahrzeuge in der Nähe verursachen Mehrwegeffekte. Der zweite Faktor ist die Atmosphäre. Signale werden langsamer, wenn sie die Ionosphäre und die Troposphäre durchqueren, und beide Effekte variieren je nach Tageszeit, Sonnenaktivität und Wetter. Der dritte Faktor ist die Satellitengeometrie, die oft als DOP-Wert (Dilution of Precision) zusammengefasst wird, der vom Empfänger gemeldet wird. Ein niedriger DOP-Wert, d. h. die Satelliten sind gut über den Himmel verteilt, führt zu einer besseren Lösung als ein hoher DOP-Wert, bei dem die Satelliten in einer engen Gruppe angeordnet sind.


Es gibt Techniken, um diese Unterschiede auszugleichen. Mehrfrequenz-Empfänger kompensieren die meisten ionosphärischen Fehler. Differentialkorrekturen, die über Funk, Mobilfunk oder das Internet über NTRIP bereitgestellt werden, beseitigen Satellitenuhr- und Bahnfehler in Echtzeit. Die Nachbearbeitung anhand eines Referenzstationsnetzes kann für statische Kontrollpunkte Ergebnisse im Millimeterbereich liefern. Und wenn der Himmel teilweise blockiert ist, kombiniert die GNSS-INS-Integration die Satellitenpositionierung mit Inertialsensoren, um die Kontinuität bei kurzen Ausfällen aufrechtzuerhalten.

GNSS vs. GPS: Klärung der allgemeinen Verwirrung

Der Unterschied zwischen GPS und GNSS ist ganz einfach, wenn man die Namenskonvention kennt. GPS ist eine spezifische amerikanische Konstellation. GNSS ist die Kategorie, die GPS zusammen mit GLONASS, Galileo, BeiDou und den regionalen Systemen umfasst. In der Alltagssprache wird GPS oft als Oberbegriff für jede Art von Satellitenortung verwendet, so wie "Kleenex" für jedes Taschentuch verwendet wird. In der professionellen Vermessung, Navigation und Geodäsie ist die Unterscheidung jedoch von Bedeutung.


Ein reiner GPS-Empfänger kann von einem guten Standort am Boden aus etwa elf Satelliten sehen. Ein moderner GNSS-Empfänger mit mehreren Konstellationen kann fünfzig oder mehr sehen. Dieser Unterschied macht es möglich, dass ein Empfänger in einer Straße in der Stadt eine zentimetergroße Position halten kann, wo ein reines GPS-Gerät wiederholt ausgefallen wäre. Das ist auch der Grund, warum jedes moderne Smartphone und jedes professionelle Gerät des letzten Jahrzehnts auf einem Multisystem-GNSS-Empfänger basiert und nicht nur auf GPS, auch wenn das Marketing aus Gewohnheit immer noch von GPS spricht.

Auswahl des richtigen GNSS-Empfängers oder -Dienstes

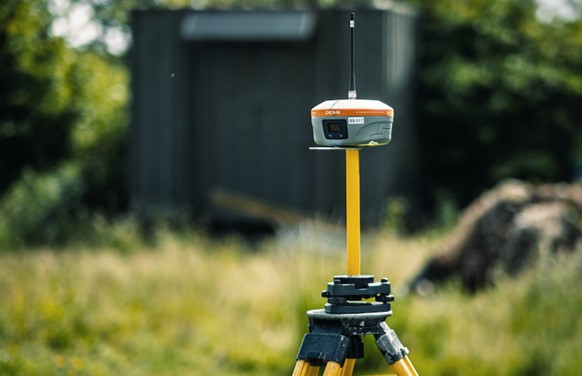

Für einen professionellen Käufer lautet die Frage selten "Brauche ich GNSS", sondern "Welche GNSS-Lösung passt zu meinem Arbeitsablauf". Die Antwort hängt von der angestrebten Genauigkeit, der Toleranz gegenüber Ausfallzeiten und der Umgebung ab, in der der Empfänger eingesetzt werden soll. Ein tragbares Kartierungsgerät eignet sich für die Bestandsaufnahme von Vermögenswerten, bei der eine Genauigkeit von weniger als einem Meter ausreichend ist. Ein Zweifrequenz-GNSS-Rover in Verbindung mit einer RTK-Basisstation oder einem NTRIP-Korrekturdienst ist die richtige Wahl für detaillierte topographische Vermessungen und Bauabsteckungen. Für die Integration in Fahrzeuge, Luft- und Schifffahrtsplattformen ist oft eine Kombination aus GNSS und Trägheitssensoren in einer eng gekoppelten Einheit die richtige Lösung, die auch bei kurzen Signalausfällen kontinuierliche Ergebnisse liefert.


CHC Navigation stellt GNSS-Empfänger und integrierte Navigationsprodukte für jede dieser Kategorien her, von leichten RTK-Rovern für die Landvermessung bis hin zu GNSS/INS-Einheiten mit zwei Antennen für autonome Systeme, ADAS-Tests und High-End-Geospatial-Plattformen. Allen gemeinsam ist das oben beschriebene Prinzip: so viele Satelliten wie möglich auf so vielen Frequenzen wie möglich zu verfolgen, die Messungen sorgfältig zu verarbeiten und eine Position zu liefern, auf die sich der Benutzer in den Umgebungen, in denen er tatsächlich arbeitet, verlassen kann.

Schlussfolgerung

GNSS ist das Rückgrat der modernen Ortung, und das Verständnis des Begriffs ist mehr als nur eine Frage des Vokabulars. Er bestimmt, was ein Empfänger kann, wo er eingesetzt werden kann und welche Genauigkeit realistisch zu erwarten ist. Die Unterstützung mehrerer Konstellationen, die Verfolgung mehrerer Frequenzen und bewährte Korrekturmethoden machen aus einer einfachen Positionsbestimmung ein Werkzeug, auf das Fachleute in den Bereichen Vermessung, Bauwesen, Landwirtschaft und Autonomie ganze Arbeitsabläufe aufbauen können. Ganz gleich, ob der Ausgangspunkt eine einfache Frage wie "Was ist GNSS?" oder ein spezifischer Bedarf an Zentimetergenauigkeit in einer anspruchsvollen Umgebung ist, die Technologie ist so weit ausgereift, dass zuverlässige Antworten für fast jeden Anwendungsfall in Reichweite sind.
